     Automatize sua casa com o KNX Push Button Sensor

   Manual do Sensor de Botão de Pressão KNX 1/2/3/4-Gang

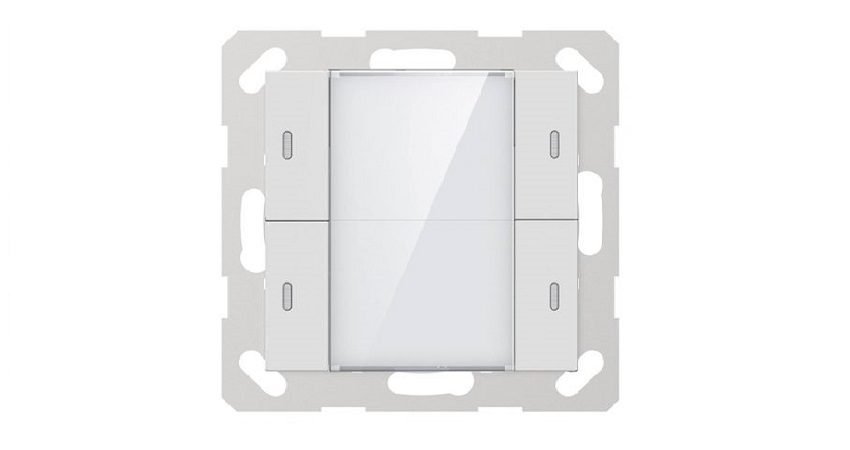

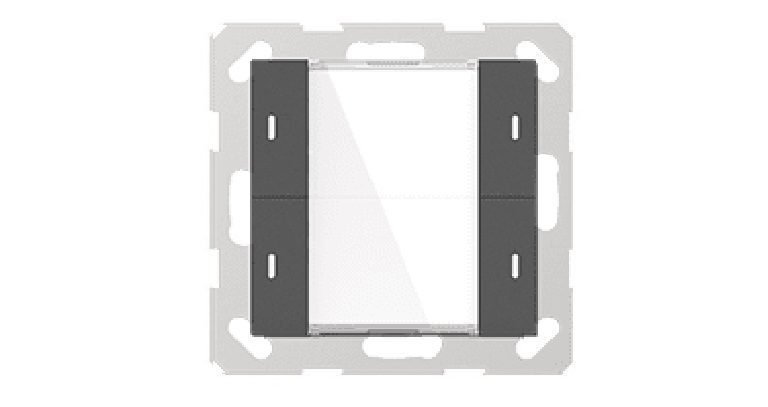

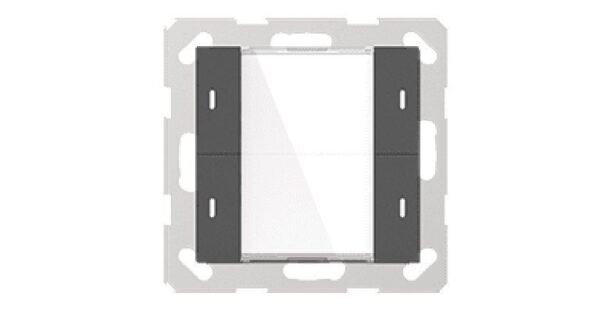

O Sensor de Botão de Pressão KNX 1/2/3/4-Gang é um dispositivo versátil utilizado no sistema de controle de edifícios KNX. Com um design clássico de botão de pressão em plástico, este sensor oferece diversas funções completas compatíveis com o KNX, como interruptor, escurecimento, controle de persiana, controle de cena, envio de valor, RGB, RGBW, registro de deslocamento, operação múltipla e modo de atraso.

Além disso, o Sensor de Botão de Pressão KNX possui um sensor de temperatura integrado. Os botões possuem um papel impresso a laser para ícones ou descrições, e contam com um indicador LED que pode exibir as cores vermelha, verde ou azul.

A instalação do Sensor de Botão de Pressão é feita de forma simples, sendo montado na parede e adequado para caixas de parede de tamanho 86×86 mm e alemãs duplas de 60 mm.

Este site fornece todos os parâmetros técnicos do Sensor de Botão de Pressão KNX, incluindo instruções de instalação, detalhes de programação e exemplos práticos de uso em sistemas KNX. Com uma programação fácil e personalizável, os usuários podem desfrutar de todas as funcionalidades oferecidas pelo botão de pressão.

O Sensor de Botão de Pressão KNX segue o padrão europeu de 55 mm e pode ser utilizado em conjunto com outros fabricantes europeus KNX. Ele é compatível com funções de interruptor ON/OFF, escurecimento, controle de persiana, controle RGB, controle múltiplo, atraso no envio, medição de temperatura, entre outras. Além disso, ele se integra perfeitamente com os quadros de outros fabricantes como Gira, Jung, Berker, Hager, Merten, entre outros, para instalações em caixas de parede de 80 mm e 86 mm.

O Sensor de Botão de Pressão KNX é conectado diretamente ao barramento KNX, dispensando a necessidade de energia extra. Através do software de ferramenta de engenharia ETS (versão ETS4 ou superior) e o arquivo .knxprod, é possível realizar a atribuição de endereço físico e a configuração de parâmetros.

Principais funções do Sensor de Botão de Pressão KNX:

Comutação e dimerização

Controle de persiana

Envio de valores

Função de cena

Função de registro de deslocamento

Escurecimento RGB e RGBW

Controle múltiplo

Envio com atraso (por exemplo, valor de comutação, valor de escurecimento)

Indicador LED

Medição de temperatura

8 funções lógicas

8 grupos de eventos (com 8 saídas parametrizáveis em cada grupo)

Esta série de botões de pressão está disponível nas versões 1-gang, 2-gang, 3-gang e 4-gang, todas com as funções mencionadas acima. Durante o planejamento do projeto, os projetistas podem selecionar o modelo adequado e utilizar as funções conforme as necessidades específicas do projeto.

Esperamos que este manual forneça todas as informações necessárias para a utilização correta e eficiente do Sensor de Botão de Pressão KNX. Caso tenha mais alguma dúvida, estamos à disposição para ajudar.

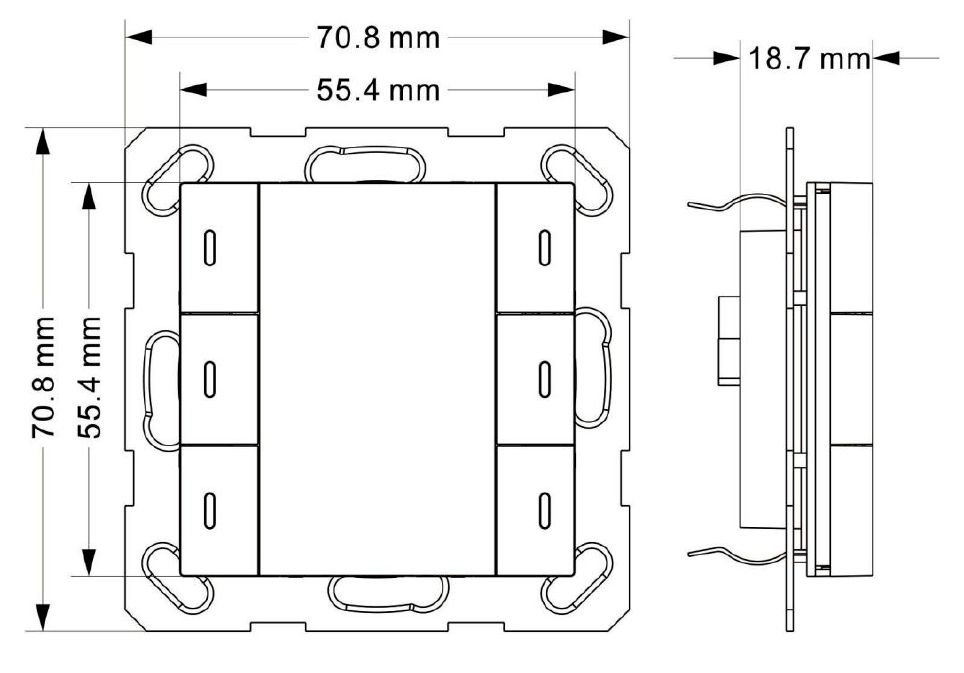

    Aplicação e Diagramas

      Resumindo

Principais funções do Sensor de Botão de Pressão KNX:

Comutação e dimerização

Controle de persiana

Envio de valores

Função de cena

Função de registro de deslocamento

Escurecimento RGB e RGBW

Controle múltiplo

Envio com atraso (por exemplo, valor de comutação, valor de escurecimento)

Indicador LED

Medição de temperatura

8 funções lógicas

8 grupos de eventos (com 8 saídas parametrizáveis em cada grupo)

Peso: 0,1KG

Instalação: Caixa de parede padrão de 80mm ou 86mm

Tensão de operação: 21-30V DC, via barramento KNX

Consumo de corrente, barramento: <12mA

Consumo de energia, barramento: <360mW

Vida útil do botão de pressão: >20000

Conexão: KNX, via terminal de conexão de bus

Operação: -5 °C … 45 °C

Armazenamento: -25 °C … 55 °C

Transporte: -25 °C … 70 °C
